1、機組原理

太陽能熱泵機組是以太陽能為主要驅動熱源，天然氣、電能為輔助能源；以R717為制冷劑，水為吸收劑，通過GAX循環來實現高效制熱功能。

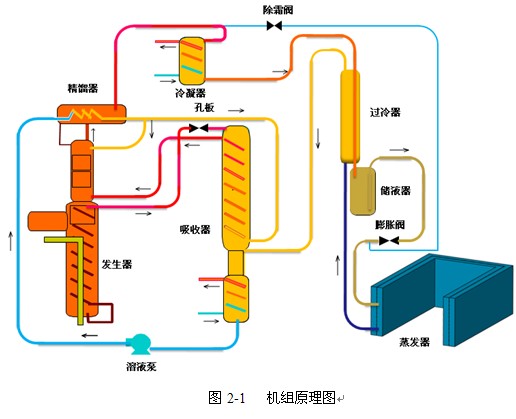

機組原理圖

原理說明：

該系統為氨-水吸收式熱泵系統，其中氨為制冷劑，水為吸收劑，通過水對氨的吸收和釋放，產生物質（氨）的狀態變化，從而伴隨吸熱和放熱過程。具體的循環過程如下：

    系統內分兩部分循環：制冷劑（氨）循環和吸收劑（水）循環

制冷劑循環：發生器中的濃溶液被來自太陽能集熱器的高溫導熱油或者天然氣燃燒獲得的熱量加熱后，在發生器中產生的高溫高壓氨蒸汽，經提餾、精餾后進入冷凝器（水冷熱交換器）冷凝，高溫高壓的氨蒸汽被冷凝為高溫高壓的液氨進入過冷器；在過冷器中，與來自翅片式換熱器的低溫低壓的氨蒸汽進行熱量交換成為低溫高壓的過冷液氨，過冷后的液氨進入儲液器，經電子膨脹閥節流后成為低溫低壓氣液混合物進入翅片式換熱器，在翅片式換熱器中吸收空氣中的熱量而發生相變成為低溫低壓的氨蒸汽，在過冷器成為過熱的氨蒸汽，然后進入吸收器中被從吸收器頂部噴淋的稀溶液吸收成為濃溶液，經溶液泵加壓輸送回發生器，進入下一個制冷劑的循環。

吸收劑循環：在發生器中，濃溶液吸收來自太陽能集熱器加熱的導熱油或天然氣燃燒的熱量，使氨從濃溶液中不斷蒸發，溶液濃度逐漸降低，成為高溫高壓的稀溶液；高溫稀溶液經稀溶液孔板電磁閥進入吸收器，吸收來自過冷器的過熱氨蒸汽，氨蒸汽與稀溶液混合釋放出溶解熱，同時與吸收器內GAX高效換熱器中的濃溶液進行熱量交換，溫度不斷降低，濃度逐漸升高，濃溶液進入水冷換熱器與水進行熱量交換（制熱），冷卻后，經溶液泵加壓與精餾器中高溫高壓的氨蒸汽進行換熱，氨蒸汽被冷卻，濃溶液被加熱；加熱后的濃溶液一部分進入發生器頂部，一部分進入降膜吸收器內的GAX循環中進行熱量交換，被加熱后再進入發生器，進入下一個吸收劑的循環。

2產品特點

1.該熱泵機組采用一次性清潔能源天然氣作為驅動能源，運行費用更低

2.機組熱效率COP為1.8，是傳統燃?xì)忮仩t的兩倍，大大降低了天然氣的消耗量，能有效緩解“煤改氣”中的燃?xì)獠蛔銌栴}；

3.機組使用范圍廣泛，可在環境溫度-30℃到43℃內穩定運轉，水溫可從5℃到55℃寬工況范圍內有效運轉；

4.全智能化霜控制系統，能大幅減少化霜次數，并且保障化霜時有足夠熱量繼續輸出，能有效保持房間溫度的穩定性；

5.天然工質R717，對生態無破壞作用（ODP=GWP=0），保護人類生存環境；

6.機組采用模塊化設計，自由組合，可分散安裝、獨立控制，是集新能源、新技術與一體的新一代熱泵機組。
